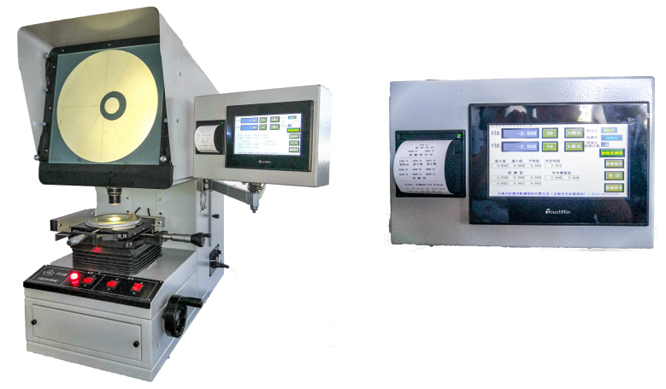

无锡光仪精密机械制造有限公司（无锡光学仪器制造厂），近年来根据电线电缆行业的需要，专门开发了新一代电缆截面投影检查仪。 JTT-D型电缆截面专用检查仪是光学计量仪器中检测效率很高的一种计量仪器，对电缆截面轮廓的测量精确迅速。广泛用于电线电缆行业。

该投影仪适用于GB/T 2951-2008《电缆和光缆绝缘和护套材料通用试验方法·第11部分·通用试验方法·厚度和外形机械性能试验》标准中对电线电缆绝缘厚度和外径测试。可自动计算最小值、最大值、平均值，并可打印输出，并且所有数据都可以EXCEL表格形式存储在U盘上，记录保存。

规格：
投影屏直径　　　　　　　　　　　　　　　　　　　　　∮300㎜
放大倍率　　　　　　　　　　　　　20×（10×50×100×可选）
测量范围　　　　　　　　　　　　　纵向　　0-25㎜　　0-50㎜
横向　　0-25㎜　　0-50㎜

工作台旋转范围　　　　　　　　　　　　　　　　　　　0-360°
测微鼓分度值　　　　　　　　　　　　　　　　　　　　0.01㎜
准确度不大于　　　　　　　　　　　　　　　　　　　　±0.005mm
分辨率　　　　 　　　　 　　　　　　 　　 　　 　 　0.001mm
仪器外形尺寸　　　　　　　　　　　　　　　　830×470×900㎜
重量（净重）　　　　　　　　　　　　　　　　　　　　 100kg
